| Стремительно близится праздник Нового Года.
Вот снабдил миниатюрными светодиодами и схемой с множеством световых эффектов ёлочку.
Забавная получилась.
Збигнев. Ключево в/ч пп 62545
|
| |
| |
| Алексеевич | Дата: Чт, 03.12.2020, 21:17 | Сообщение # 2 |
 Админ
Группа: Администраторы
Сообщений: 5702
Статус: Оффлайн
| Zbyszula, Цитата Zbyszula (  ) миниатюрными светодиодами и схемой
А чуток поподробнее: какие светодиоды, что за схемка?
Всем удачи!
Алексеевич (Михаил)
Хойна, в/ч пп 11079
|
| |
| |
| Zbyszula | Дата: Чт, 03.12.2020, 23:28 | Сообщение # 3 |
|
Группа: Администраторы
Сообщений: 579
Статус: Оффлайн
| Цитата Алексеевич ( ) А чуток поподробнее
Ожидал такого вопроса, но чуток не получится. В последнее время заинтересовали меня микроконтроллеры. Они сейчас применяются во многих изделиях : В бытовой технике, измерительных приборах, часах и т. д.. . Смысл в том что его можно (микроконтроллер) программировать (прошивать) многократно, смотря что ты решил изготовить. Для этого пишется программа и с помощью программатора (его нужно изготовить) прошивается микроконтроллер. Прошив, вынимаешь его из панельки на программаторе, вставляешь в выбранную схему - включаешь и изделие твоё работает. Надоела ёлочка - перепрошил и у тебя часы, частотомер или термометр. Конечно писать программы я не умею а повторяю схемы из интернет сайтов (авторы добавляют прошивочный файл). Суть в том, что схема получается очень компактная. Выполнение аналогичной схемы на логических элементах получается довольно громоздкой, хотя я и делал такие раньше. Возможно процесс, который я описал покажется сложным, но поверьте : немного познакомившись с этой процедурой прошивки и немного усилий можно творить. Я самостоятельно ознакомился с этими азами и не разочаровался.

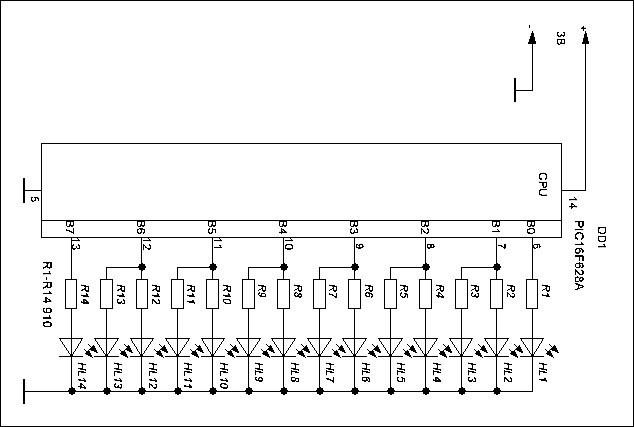

Вот схема с разнообразными светоэффектами.
Збигнев. Ключево в/ч пп 62545
|
| |
| |
| Алексеевич | Дата: Пт, 04.12.2020, 10:43 | Сообщение # 4 |
|
Админ
Группа: Администраторы
Сообщений: 5702
Статус: Оффлайн
| Zbyszula, Цитата Zbyszula ( ) В последнее время заинтересовали меня микроконтроллеры.
Привет Збигнев!
Спасибо за интересную Тему!
А можно фото микроконтроллера увидеть?
Дай пожалуйста ссылку на сайт, где есть Программки прошивки.
Всем удачи!
Алексеевич (Михаил)
Хойна, в/ч пп 11079
|
| |
| |
| Zbyszula | Дата: Пт, 04.12.2020, 20:52 | Сообщение # 5 |
|
Группа: Администраторы
Сообщений: 579
Статус: Оффлайн
| Цитата Алексеевич ( ) А можно фото микроконтроллера увидеть?
https://www.radiokot.ru/circuit/light/run/15/
Збигнев. Ключево в/ч пп 62545
|
| |
| |
| Алексеевич | Дата: Пт, 04.12.2020, 21:07 | Сообщение # 6 |
|
Админ
Группа: Администраторы
Сообщений: 5702
Статус: Оффлайн
| Zbyszula, Цитата Zbyszula ( ) Вот ссылка.
Всем удачи!
Алексеевич (Михаил)
Хойна, в/ч пп 11079
|
| |
| |
| Виктор-АТУ | Дата: Сб, 05.12.2020, 17:57 | Сообщение # 7 |
Группа: Старейшины
Сообщений: 431
Статус: Оффлайн
| В свое время подобное собирал МС 133 серии,вместо светодиодов-лампочки накаливания. Блоки питания приходилось делать на несколько ампер.
Виктор
Шпротава 1980-1981
гудронщики
|
| |
| |
| Алексеевич | Дата: Ср, 09.12.2020, 11:15 | Сообщение # 8 |
|
Админ
Группа: Администраторы
Сообщений: 5702
Статус: Оффлайн
| Zbyszula, Цитата Zbyszula ( ) снабдил миниатюрными светодиодами
Привет Збигнев! Я чуток отстал от жизни, просвети - одни светодиоды светятся ярко-белым, другие - меняют цвет! Это разные модели светодиодов?
Как управляют цветом - меняется напряжение или используется контроллер?
Всем удачи!
Алексеевич (Михаил)
Хойна, в/ч пп 11079
|
| |
| |
| Алексеевич | Дата: Ср, 09.12.2020, 19:44 | Сообщение # 9 |
|
Админ
Группа: Администраторы
Сообщений: 5702
Статус: Оффлайн
| Виктор-АТУ, Цитата Виктор-АТУ ( ) стоят трехножковые светодиоды
Спасибо, а какая модель или номер, как обозначены?
Всем удачи!
Алексеевич (Михаил)
Хойна, в/ч пп 11079
|
| |
| |
| Виктор-АТУ | Дата: Ср, 09.12.2020, 20:35 | Сообщение # 10 |
|
Группа: Старейшины
Сообщений: 431
Статус: Оффлайн
| Миша а на наши приборы схемы не дают,т.ч. сказатьне смогу.Жду сам ,что Збигнев ответит.
Виктор
Шпротава 1980-1981
гудронщики
|
| |
| |
| Zbyszula | Дата: Пт, 11.12.2020, 00:01 | Сообщение # 11 |
|
Группа: Администраторы
Сообщений: 579
Статус: Оффлайн
| Цитата Алексеевич ( ) Привет Збигнев! Я чуток отстал от жизни, просвети - одни светодиоды светятся ярко-белым, другие - меняют цвет! Это разные модели светодиодов?
Диоды двухцветные бывают (правильно говорит Виктор) - с тремя ножками и разной комбинацией двух цветов.
Применяются в основном как индикаторы, допустим в зарядных устройствах - пока заряжается - зелёный, красный сигнализирует о полном заряде и потребности прекратить заряд.
В гирляндах двухцветные светодиоды изменяют цвет при изменении полярности питания.
А сегодня представляю регулятор температуры паяльника с цифровой индикацией - очень удобная вещь при теперешних работах с маленькими р/элементами.
Поместил его в коробку из зарядного устройства для стационарного телефона. 9 ступеней температуры. Пишите, критикуйте, советуйте.
Збигнев. Ключево в/ч пп 62545
|
| |
| |
| Zbyszula | Дата: Сб, 19.12.2020, 22:47 | Сообщение # 12 |
|
Группа: Администраторы
Сообщений: 579
Статус: Оффлайн
| Приветствую Всех !. Выходим на финишную прямую к Рождественским праздникам и встрече Нового Года. Сегодня изготовил блок питания к вот такой иллюминации (на фото). Пришлось умощнять исходную схему, так как применил светодиодные ленты вместо одиночных светодиодов. Конечно это повлекло и изготовление другого блока питания с выходом 5вольт и 12в (9в). На Ютубе не умею выкладывать а вот ссылку на исходник даю.
https://u.to/C2iSGg
Збигнев. Ключево в/ч пп 62545
|
| |
| |
| Алексеевич | Дата: Ср, 23.12.2020, 15:29 | Сообщение # 13 |
|
Админ
Группа: Администраторы
Сообщений: 5702
Статус: Оффлайн
| Не выкидывайте старый музыкальный центр, добавьте USB-модуль и он еще поработает

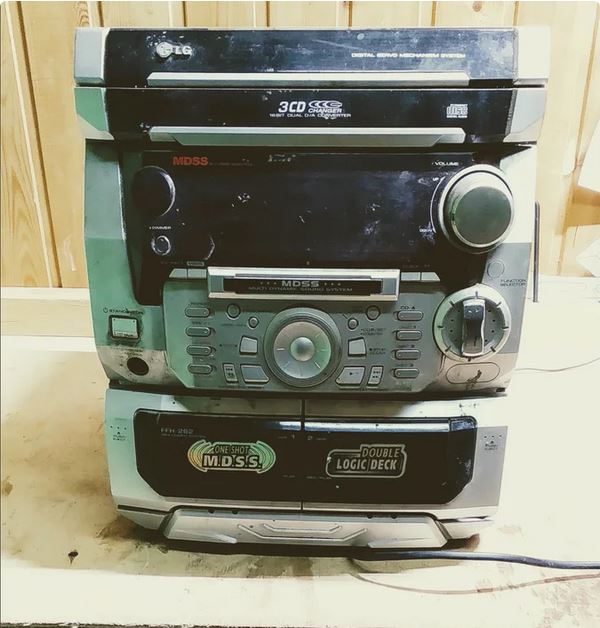

Бывшие некогда популярными музыкальные центры теперь у многих в лучшем случае пылятся на полках без дела, а в худшем будут выкинуты на свалку. Время кассет и компакт-дисков прошло.
Но, можно быстро и не дорого дать им вторую жизнь. Понадобится купить и установить USB-модуль, на Алиэкспрессе он стоит от 150 рублей и более, в зависимости от тех функций, которые Вам нужны. У более дорогих моделей по-красивей внешний вид и есть Bluetooth.
USB-модуль будет считывать информацию с флэшки и преобразовывать ее в аналоговый сигнал, который мы будем подавать на аудиовход музыкального центра( он будет выполнять функцию усилителя).
Но, можно быстро и не дорого дать им вторую жизнь. Понадобится купить и установить USB-модуль, на Алиэкспрессе он стоит от 150 рублей и более, в зависимости от тех функций, которые Вам нужны. У более дорогих моделей по-красивей внешний вид и есть Bluetooth.
USB-модуль будет считывать информацию с флэшки и преобразовывать ее в аналоговый сигнал, который мы будем подавать на аудиовход музыкального центра( он будет выполнять функцию усилителя).

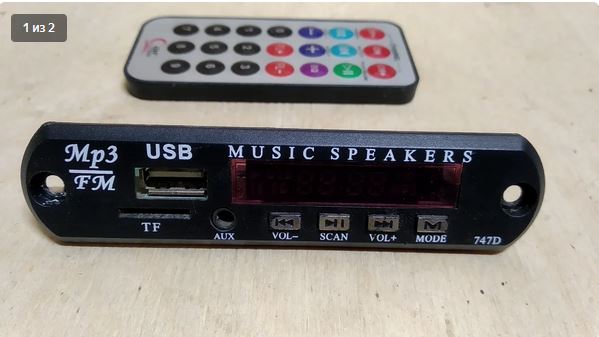

Вот так выглядит недорогой USB-модуль. К нему прилагается пульт управления и соединительные провода.
На плате модуля два контакта для подключения питания( бывают модули на 5 и 12 вольт) и три контакта аудиовыхода( левый, правый и земля).
Подключаем модуль идущими в комплекте проводами. Питание я взял с самого музыкального центра, нашел шину питания с нужным напряжением, но можно использовать и подходящий по напряжению маломощный блок питания.
Теперь у меня при включении музыкального центра включается и USB-модуль.
Модуль я закрепил на боковой стенке музыкального центра.
К проводам аудиовыхода USB-модуля нужно припаять два "тюльпана" и вставить их в разъемы аудио-входа музыкального центра - AUX.
/zen.yandex.ru/media/pahasever
Обязательно попробую модернизировать свой музыкальный центр.
Всем удачи!
Алексеевич (Михаил)
Хойна, в/ч пп 11079
|
| |
| |
| Виктор-АТУ | Дата: Ср, 23.12.2020, 21:05 | Сообщение # 14 |
|
Группа: Старейшины
Сообщений: 431
Статус: Оффлайн
| Цитата Zbyszula ( ) Сегодня изготовил блок питания к вот
Виктор
Шпротава 1980-1981
гудронщики
|
| |
| |
| Алексеевич | Дата: Чт, 24.12.2020, 14:19 | Сообщение # 15 |
|
Админ
Группа: Администраторы
Сообщений: 5702
Статус: Оффлайн
| Как правильно подключить любой светодиод? Питание, формула расчёта для светодиодов.
Всем удачи!
Алексеевич (Михаил)
Хойна, в/ч пп 11079
|
| |
| |
| Zbyszula | Дата: Сб, 23.01.2021, 19:22 | Сообщение # 16 |
|
Группа: Администраторы
Сообщений: 579
Статус: Оффлайн
| Цитата Виктор-АТУ ( ) тоже надумал сделать,только с регулировкой о 1-30 вольт.Иногда бывает нужно..
Легче построить с диапазоном 1 - 15в, достаточно для большинства случаев, но это только моя точка зрения. Дерзай !!!.
Збигнев. Ключево в/ч пп 62545
|
| |
| |
| Zbyszula | Дата: Сб, 23.01.2021, 19:38 | Сообщение # 17 |
|
Группа: Администраторы
Сообщений: 579
Статус: Оффлайн
| На этой неделе решил сделать автоматический регулятор к минидрели. Суть такова что при просверливании платы из стеклотекстолита двигатель работает на рабочих оборотах а без нагрузки - на холостом ходе, лишь медленно вращаясь. Этим достигается меньший износ двигателя (у меня движок от шуруповёрта) и удобство центрирования сверла. Применяемые свёрла это от 0,5 - до 3мм. Подобрал схему ( две, одна ещё в процессе изготовления), собрал на макетке, проверил - работает. Нарисовал и изготовил плату, напичкал деталями и пуск - пашет. Представляю пока что в натуре, заинтересует кого - схемку подброшу.
Збигнев. Ключево в/ч пп 62545
|
| |
| |
| Алексеевич | Дата: Сб, 23.01.2021, 22:00 | Сообщение # 18 |
|
Админ
Группа: Администраторы
Сообщений: 5702
Статус: Оффлайн
| Всем добрый вечер!
Вопрос к телерадиолюбителям: в Польше неоднократно изготавливал Антены для ТВ, для просмотра программ из Союза и ГДР.
Сейчас возникла необходимость сделать антену для ORIN 963 - приемник цифрового сигнала ТВ.
Кто что подскажет или посоветует. До телецентра не более 5 км от дома, почти прямая видимость.
Всем удачи!
Алексеевич (Михаил)
Хойна, в/ч пп 11079
|
| |
| |
| Виктор-АТУ | Дата: Вс, 24.01.2021, 16:54 | Сообщение # 19 |
|
Группа: Старейшины
Сообщений: 431
Статус: Оффлайн
| Я насчет антенн не заморачивался,купил готовую-ДЕЛЬТА Широкополосную,т.к. при настройке каналов,пакеты программ выходили в разных диапазонах(это у нас местные каналы и федеральные)А в армии делал по готовой схеме,дали чертеж.
Виктор
Шпротава 1980-1981
гудронщики
|
| |
| |
| Виктор-АТУ | Дата: Вс, 24.01.2021, 16:57 | Сообщение # 20 |
|
Группа: Старейшины
Сообщений: 431
Статус: Оффлайн
| ЗБИГНЕВ,напомни мне ,что такое ЛУТ.Саму технологию переноса с бумаги на текстолит..
Виктор
Шпротава 1980-1981
гудронщики
|
| |
| |
| Zbyszula | Дата: Вс, 24.01.2021, 22:35 | Сообщение # 21 |
|
Группа: Администраторы
Сообщений: 579
Статус: Оффлайн
| Цитата Виктор-АТУ ( ) напомни мне ,что такое ЛУТ.
когда стали доступны лазерные принтеры, компьютеры и программы для рисования печатных плат.
1. Рисую или копирую рисунок печатной платы в программе Sprint Layot ( это простенькая программа, легко усваиваемая).
2 Распечатываю на принтере (на мелованной бумаге) рисунок платы.
3 Прикладываю к слегка протравленной фольге стеклотекстолита рисунок на бумаге.
4 Заранее подогретым утюгом, проглаживаю тщательно бумагу - с лёгким нажимом, всю площадь. Прогретый тонер цепляется фольги.
5 После глажки - ждём остывания платы с прилипшей бумагой.
6 Несём под кран с холодной водой и замачиваем бумагу.
7 Теперь ,как в детские времена работая с перебивалками, легонько пальцами трём бумагу, она начинает отслаиваться и в конце концов сойдёт с платы, но останется тонер.
8 Просушив плату, посмотреть и удалить остатки бумаги, если таковые остались.
9 Погружаем в хлорное железо. через часик- три медь сойдёт а останется тонер а под ним медь.
10 Сверлим, смываем тонер бензином типа "Калоша", чистим наждачкой 00, лудим дорожки.
11 Устанавливаем детали и запаиваем их.
Вот как то так.
Время проходит и технологии меняются : теперь применяют фоторезист, но мне катит ЛАЗЕРНО УТЮЖНАЯ ТЕХНОЛОГИЯ - ЛУТ.
Вопросы принимаются. Желаю удачи.
Збигнев. Ключево в/ч пп 62545
|
| |
| |
| Виктор-АТУ | Дата: Пн, 25.01.2021, 20:02 | Сообщение # 22 |
|
Группа: Старейшины
Сообщений: 431
Статус: Оффлайн
| СПАСИБО,ЗБИГНЕВ,Забыл ,БЛИН,первые четыре пункта..Когда то рисовал лаком,потом появилась возможность делать платы фотоспособом(промышленный)
Виктор
Шпротава 1980-1981
гудронщики
|
| |
| |
| Zbyszula | Дата: Пн, 25.01.2021, 22:01 | Сообщение # 23 |
|
Группа: Администраторы
Сообщений: 579
Статус: Оффлайн
| Цитата Виктор-АТУ ( ) Когда то рисовал лаком
Перерыв у меня был большой, совсем уже не думал этим заниматься. Похоже возвращаюсь в детство, как было интересно тогда.
Вот делаю себе такие поделки для души. Желаю удачи.
Збигнев. Ключево в/ч пп 62545
|
| |
| |
| Zbyszula | Дата: Пн, 25.01.2021, 22:09 | Сообщение # 24 |
|
Группа: Администраторы
Сообщений: 579
Статус: Оффлайн
| Виктор-АТУ,
Да Виктор, чуть не забыл : Есть ньюансик - иногда рисунок платы требует отзеркаливания - распечатки на бумагу в зеркальном отражении,
нужно хорошенько посмотреть, я иногда попадался на это.
Збигнев. Ключево в/ч пп 62545
|
| |
| |
| Виктор-АТУ | Дата: Вт, 26.01.2021, 16:59 | Сообщение # 25 |
|
Группа: Старейшины
Сообщений: 431
Статус: Оффлайн
| Цитата Zbyszula ( ) Похоже возвращаюсь в детство, как было интересно тогда.
Виктор
Шпротава 1980-1981
гудронщики
|
| |
| |
